Produktinformationen "Elecrow CrowPanel 1,46" HMI ESP32-S3 Rotary Display, IPS, Drehgeber, ESPHome / Home Assistant, 5V"

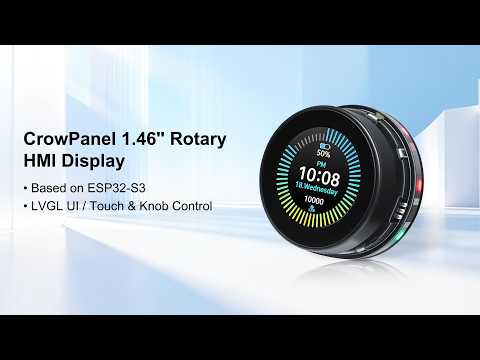

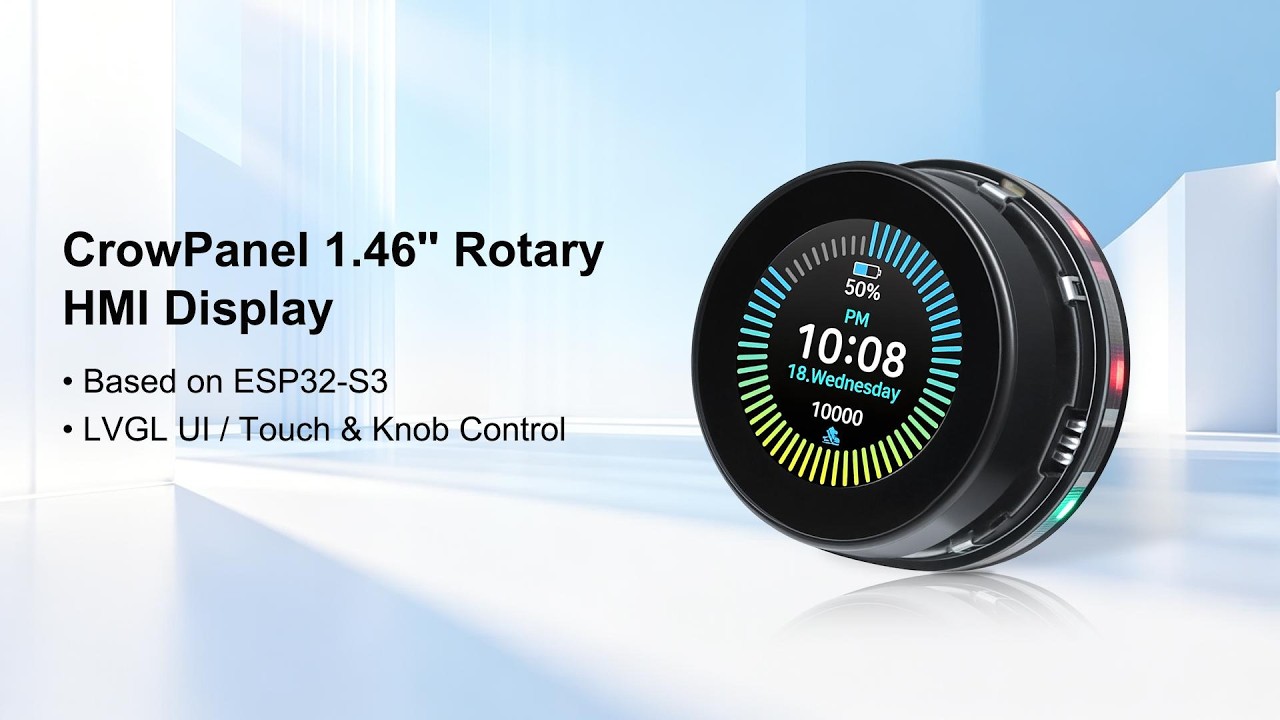

Das CrowPanel 1.46inch-HMI ESP32 Rotary Display ist ein kompaktes Entwicklungs- und HMI-Modul mit rundem IPS-Touchdisplay, Drehgebersteuerung und ESP32-S3-Mikrocontroller. Das Modul kombiniert kapazitive Touchbedienung mit einem mechanischen Drehregler und eignet sich für die Entwicklung von Bedienoberflächen, Smart-Home-Steuerungen, IoT-Anwendungen, Industrieanzeigen und tragbaren Geräten. Die Kombination aus Display, Drehregler und drahtloser Kommunikation ermöglicht die Umsetzung interaktiver Benutzeroberflächen mit lokaler oder vernetzter Steuerung.

Display
Das 1,46 Zoll große IPS-Display bietet eine Auflösung von 360 x 360 Pixeln und unterstützt kapazitive Touch-Eingaben. Der integrierte Drehgeber unterstützt Drehbewegungen im Uhrzeigersinn und gegen den Uhrzeigersinn sowie eine Druckfunktion zur Bestätigung von Eingaben. Dadurch lassen sich Parameter wie Lautstärke, Helligkeit oder Menüfunktionen direkt über das Gerät steuern.

ESP32
Als Hauptcontroller kommt ein ESP32-S3R8 mit Xtensa LX7 Dual-Core-Prozessor zum Einsatz. Der Mikrocontroller arbeitet mit einer Taktfrequenz von bis zu 240 MHz und verfügt über 512 KB SRAM, 8 MB PSRAM sowie 16 MB Flash-Speicher. Die integrierte Unterstützung für 2,4 GHz WLAN und Bluetooth 5.0 LE ermöglicht die Anbindung an IoT-Netzwerke, Smart-Home-Systeme und drahtlose Steuerungsanwendungen.

Anschlüsse
Für Erweiterungen stehen UART-, I2C- und FPC-Schnittstellen zur Verfügung. Das Modul unterstützt Entwicklungsumgebungen wie Arduino IDE und ist mit der LVGL-Grafikbibliothek kompatibel. Die integrierte Ambientebeleuchtung ergänzt die Benutzeroberfläche um zusätzliche visuelle Rückmeldungen. Durch die kompakte Bauform eignet sich das Modul für Anwendungen in Smart-Home-Systemen, industriellen Bediengeräten, portablen Steuerungen und individuellen Embedded-Projekten.

Verwendungszweck
Das Modul dient als intelligente Bedien- und Anzeigeeinheit für Embedded- und IoT-Projekte. Die Kombination aus Display, Touchbedienung, Drehregler und drahtloser Kommunikation ermöglicht die Entwicklung individueller Benutzeroberflächen für Steuerungs- und Visualisierungsaufgaben. Die Unterstützung von LVGL erleichtert die Erstellung grafischer Oberflächen und Bedienkonzepte. Durch die vorhandenen Erweiterungsschnittstellen können zusätzliche Sensoren, Aktoren oder Kommunikationsmodule eingebunden werden.

Merkmale im Überblick

Rundes 1,46 Zoll IPS-Touchdisplay
Kapazitive Touchbedienung
Drehgeber mit Dreh- und Druckfunktion
ESP32-S3R8 Mikrocontroller
2,4 GHz WLAN und Bluetooth 5.0 LE
8 MB PSRAM und 16 MB Flash
Ambientebeleuchtung
UART-, I2C- und FPC-Erweiterungsschnittstellen
Unterstützung für Arduino IDE und LVGL
Geeignet für Smart Home, Industrie- und IoT-Anwendungen

Kompatibilität

Arduino IDE
LVGL Grafikbibliothek
ESP32-S3 Entwicklungsumgebungen
2,4 GHz WLAN-Netzwerke
Bluetooth 5.0 LE Geräte

Technische Daten

Hauptcontroller: ESP32-S3R8
CPU: Xtensa LX7 Dual-Core
Taktfrequenz: bis 240 MHz
SRAM: 512 KB
PSRAM: 8 MB
Flash: 16 MB
Displaygröße: 1,46 Zoll
Displaytyp: IPS
Auflösung: 360 x 360 Pixel
Touchpanel: kapazitiv
WLAN: 802.11 a/b/g/n, 2,4 GHz
Bluetooth: Bluetooth 5.0 Low Energy
UART-Schnittstelle: ZX-MX 1.25-4P
I2C-Schnittstelle: ZX-MX 1.25-4P
FPC-Anschluss: 12P, Rastermaß 0,5 mm
Tasten: Reset, Boot, Bestätigungstaste im Drehregler
LED-Anzeigen: Power-LED, Ambientebeleuchtung
Versorgungsspannung: 5 V / 1 A
Betriebsspannung Modul: DC 5 V
Betriebsspannung Hauptcontroller: 3,3 V
Betriebstemperatur: -20 °C bis 65 °C
Lagertemperatur: -40 °C bis 80 °C
Abmessungen: 60 x 60 x 27,5 mm
Gehäusematerial: Kunststoff und Acryl

Lieferumfang

1x CrowPanel 1.46inch-HMI ESP32 Rotary Display
1x 50 cm MS1.25 auf USB Kabel
1x 4-poliges Dupont-Kabel
