Product number: M5-C147 M5Stack

M5Stack Chain DualKey Eingabemodul, ESP32-S3, USB & BLE, 2x Hot-Swap Taster, 2x RGB, 5V

€17.90

Available · 8 piece · 1-3 days

€17.90

Order now and secure 36 Berrys

Product information "M5Stack Chain DualKey Eingabemodul, ESP32-S3, USB & BLE, 2x Hot-Swap Taster, 2x RGB, 5V"

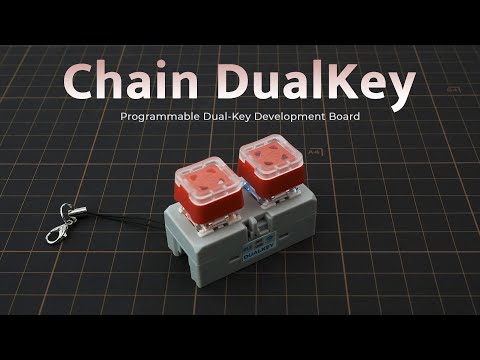

Chain DualKey ist ein programmierbares Eingabemodul mit zwei Tasten, das auf dem ESP32-S3FN8-Hauptcontroller basiert. Die Vorderseite des Moduls integriert zwei mechanische Tastenschalter mit taktiler Rückmeldung (blaue Schalter) in Hot-Swap-Bauweise sowie zwei programmierbare RGB-LEDs zur visuellen Rückmeldung. Eine integrierte Lithiumbatterie mit 350 mAh Kapazität und ein stromsparendes Design ermöglichen mobilen Betrieb.

Die vorinstallierte Firmware unterstützt die Nutzung als Makrotastatur über USB- oder Bluetooth Low Energy-Verbindung. Das Modul kann HID-Eingabegeräte emulieren. Nach dem Einschalten lässt sich das Gerät über einen AP-Hotspot mit einem Browser verbinden, um über eine integrierte Weboberfläche Tastenbelegungen für lokale Funktionen oder externe Module zu konfigurieren.

Dank des M5Stack Chain-Designs mit zwei HY2.0-4P-Erweiterungsanschlüssen ist eine horizontale Erweiterung mit Sensor- oder Steuerungsmodulen möglich. Mit Unterstützung für USB-OTG eignet sich das Modul für Anwendungen im Bereich Smart Home, Tastaturperipherie und benutzerdefinierte Steuerlösungen.

Die DualKey-Platine basiert auf einem ESP32-S3-System mit zwei Xtensa LX7-Kernen bei bis zu 240 MHz Taktfrequenz. Die Tasteneingaben werden über zwei mechanische Blauschalter ausgeführt, die spürbares Feedback liefern. Dank Hot-Swap-Design können diese ohne Löten getauscht werden.

Die RGB-LEDs bieten konfigurierbare visuelle Signale. Der Betrieb kann über einen integrierten Akku oder über USB erfolgen. Der geringe Ruhestrom ermöglicht auch batteriebasierte Anwendungen über längere Zeiträume. Über die Webkonfiguration können Funktionen für Tasten definiert und angepasst werden, die über HID emuliert werden. Die Verbindung kann per USB oder kabellos über BLE erfolgen.

Das Modul eignet sich für Makrotastaturen, Smart-Home-Steuerungen, individuelle Eingabegeräte und für DIY-Projekte. Die USB-OTG-Funktion des ESP32-S3 ermöglicht die Anbindung an verschiedene Peripheriegeräte. Klemmbaustein-kompatible Befestigungslöcher sowie ein Umhängeband-Design auf der Rückseite erweitern die Montagemöglichkeiten.

Merkmale im Überblick

Zweifach-Tasteneingabe mit mechanischen Hot-Swap-Blauschaltern
ESP32-S3FN8 Dual-Core-Hauptcontroller (bis zu 240 MHz)
2x programmierbare RGB-LEDs (WS2812B)
350 mAh Lithium-Akku für mobilen Betrieb
USB- und BLE-Verbindung, HID-Eingabegeräteemulation
Integrierte Weboberfläche zur Tastenbelegungskonfiguration
2x HY2.0-4P-Schnittstellen für Erweiterungen
Klemmbaustein-kompatible Rückseite und Umhängeband-Halterung

Kompatibilität

Kompatibel mit M5Stack Chain-Serie
Kompatibel mit USB- und BLE-Systemen
Erweiterbar mit Sensor- und Steuerungsmodulen über HY2.0-4P

Technische Daten

SoC: ESP32-S3FN8, Dual-Core Xtensa LX7, bis 240 MHz
Flash-Speicher: 8 MB
Stromversorgung: USB DC 5V
Akku: 350 mAh Lithiumbatterie
RGB-LEDs: 2x WS2812B
Betriebstemperatur: 0 ~ 40°C
Ruhestrom (Power-off, VBAT): DC 4.2V@8,97 µA
Tiefschlafstrom (VBAT): DC 4.2V@107,64 µA
USB-Betrieb ohne Akku: DC 5V@41,7 mA
Produktabmessungen: 47,9 x 34,3 x 23,9 mm
Produktgewicht: 23,7 g
Verpackungsgröße: 63,0 x 72,0 x 28,0 mm
Bruttogewicht: 39,3 g

Sonstige Daten

Klemmbaustein-kompatible Befestigungslöcher auf der Rückseite
Trageschlaufe durch Umhängeband-Design möglich

Lieferumfang

1x Chain DualKey
1x Keycap Sticker

Links

Wiki
