Product information "M5Stack Chain Joystick, Hall-Effekt X Y digital Z, STM32G031, UART, RGB-LED, 5V, 25,4mA"
Der Chain Joystick ist ein hochpräzises Joystick-Eingabemodul der M5Stack Chain-Serie. Es handelt sich um ein Hall-Effekt-Joystick-Modul, das eine dreiachsige Steuerung ermöglicht. Die analogen Eingänge dienen der Erfassung von X- und Y-Achsenbewegungen, während die Z-Achse über einen digitalen Taster angesprochen wird. Der verwendete Hall-Effekt-Sensor ermöglicht eine berührungslose Positionsbestimmung durch die Erfassung von Magnetfeldveränderungen. Diese Technik zeichnet sich durch Verschleißfreiheit, hohe Genauigkeit sowie eine starke Störfestigkeit aus, was zur Stabilität und langen Lebensdauer des Produkts beiträgt. Zusätzlich ist ein programmierbarer RGB-LED-Indikator integriert, der zur Statusanzeige oder Interaktion verwendet werden kann.
Der integrierte Mikrocontroller STM32G031G8U6 und das serielle UART-Kaskadenkommunikationsprotokoll ermöglichen die Erweiterung mit weiteren Modulen der Chain-Serie über zwei HY2.0-4P-Schnittstellen. Die Anwendung reicht von Mensch-Maschine-Schnittstellen über Robotiksteuerung bis hin zu weiteren interaktiven Einsatzszenarien.
Merkmale im Überblick
- Joystick mit Hall-Effekt-Sensor für X/Y-Achse
- Digitale Tasterfunktion auf Z-Achse
- Integrierter STM32G031G8U6 Mikrocontroller
- 1x programmierbare RGB-LED (WS2812C)
- UART-Kaskadenkommunikation
- 2x HY2.0-4P-Schnittstellen zur Erweiterung
- Verschleißfreie, kontaktlose Steuerung
- Störfest und langlebig
- Kompatibel mit M5Stack Chain-Serie
- Nutzbar mit UART-basierten Steuerungssystemen
- Mikrocontroller: STM32G031G8U6
- Eingangsspannung: DC 5V
- Kommunikationsschnittstelle: UART
- Schnittstellentyp: 2x HY2.0-4P
- RGB-LED: 1x WS2812C
- Betriebsstromaufnahme: 25,4 mA
- Betriebstemperatur: 0 ~ 40°C
- Produktabmessungen: 23,9 x 23,9 x 30,4 mm
- Produktgewicht: 8,6 g
- Verpackungsgröße: 138,0 x 93,0 x 25,0 mm
- Bruttogewicht: 12,0 g
- Kommunikationsprotokoll unterstützt Kaskadierung mehrerer Module
- 1x Chain Joystick
- 1x Chain Bridge
Properties
| Zolltarifnummer: | 85365080 |
|---|---|
| Brand: | M5Stack |
| Country of Origin: | China |
| Gross Weight (kg): | 0.020 |
| Manufacturer ID: | U205 |
| Product ID: | M5-U205 |

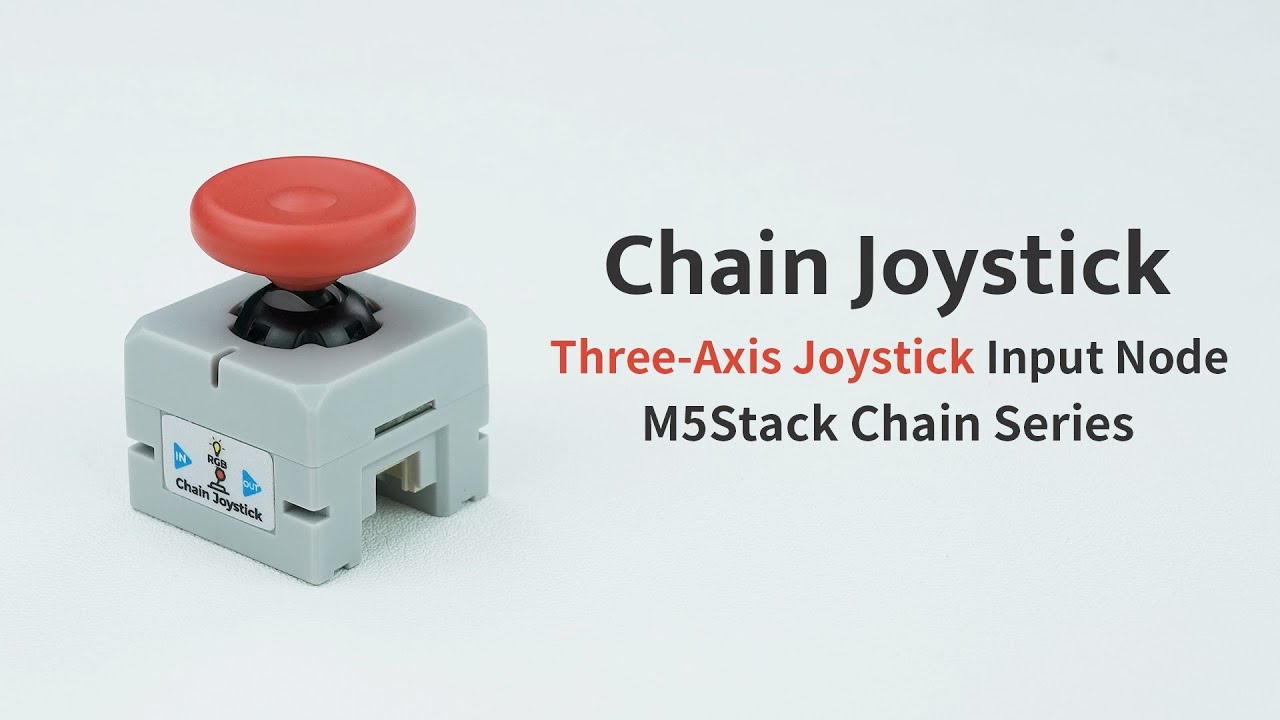

Video 1
Manufacturer
M5Stack
M5Stack – Simplifying Modular IoT Development and Prototyping
M5Stack is an innovative platform designed for developing and prototyping IoT applications. Featuring modular components and a user-friendly environment, M5Stack enables developers and makers to bring their ideas to life quickly and efficiently.
The core product range includes programmable development boards, modules, sensors, and accessories. The boards often feature the ESP32 chip, which integrates Wi-Fi and Bluetooth connectivity, making them ideal for IoT and smart applications. Popular models include the M5Stack Core, M5StickC, and M5Paper, each tailored to specific needs.
M5Stack’s modular extensions, such as sensor and communication modules, provide exceptional flexibility. Users can easily add GPS, cameras, relays, or displays to their projects, enabling IoT solutions in areas like home automation, robotics, agriculture, and industrial control.
A key feature of M5Stack is its intuitive software support. The platform is compatible with development environments like Arduino, UIFlow (block-based programming), and MicroPython, making it accessible to both beginners and experienced developers.
With its combination of modular hardware, powerful software, and an active community, M5Stack offers an ideal foundation for IoT developers looking to innovate and realize their projects efficiently.
Hersteller- und Sicherheitsinformationen
M5Stack Technology Co., Ltd
501, 5F, Tangwei Stock Commercial Building, Youli Road, Bao\'an District
CN 518000 Shenzhen
https://m5stack.com
[email protected]
WEEE-Nummer: 41403304
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
[email protected]
Sicherheitshinweise
- Verwenden Sie das Produkt nur gemäß den Herstellerangaben.
- Schützen Sie das Produkt vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung.
- Vermeiden Sie Kurzschlüsse oder falsche Verdrahtung, um Schäden oder Verletzungen zu verhindern.
- Halten Sie das Produkt von Kindern und unbefugten Personen fern.
- Entsorgen Sie das Gerät gemäß den lokalen Vorschriften für Elektronikschrott.
- Entfernen Sie Batterien oder Akkus vor der Entsorgung, sofern vorhanden.
- Reparaturen oder Modifikationen dürfen nur von qualifiziertem Personal durchgeführt werden.
- Achten Sie beim Umgang mit empfindlichen Bauteilen auf elektrostatische Entladung (ESD-Schutz).
