M5Stack Scroll Unit EC10E1220501, STM32, 12-Puls-Hohlwellen-Drehgeber, Taste, WS2812C-RGB-LED, I2C
Número de producto: M5-U186
3 Berrys
Información sobre el producto "M5Stack Scroll Unit EC10E1220501, STM32, 12-Puls-Hohlwellen-Drehgeber, Taste, WS2812C-RGB-LED, I2C"

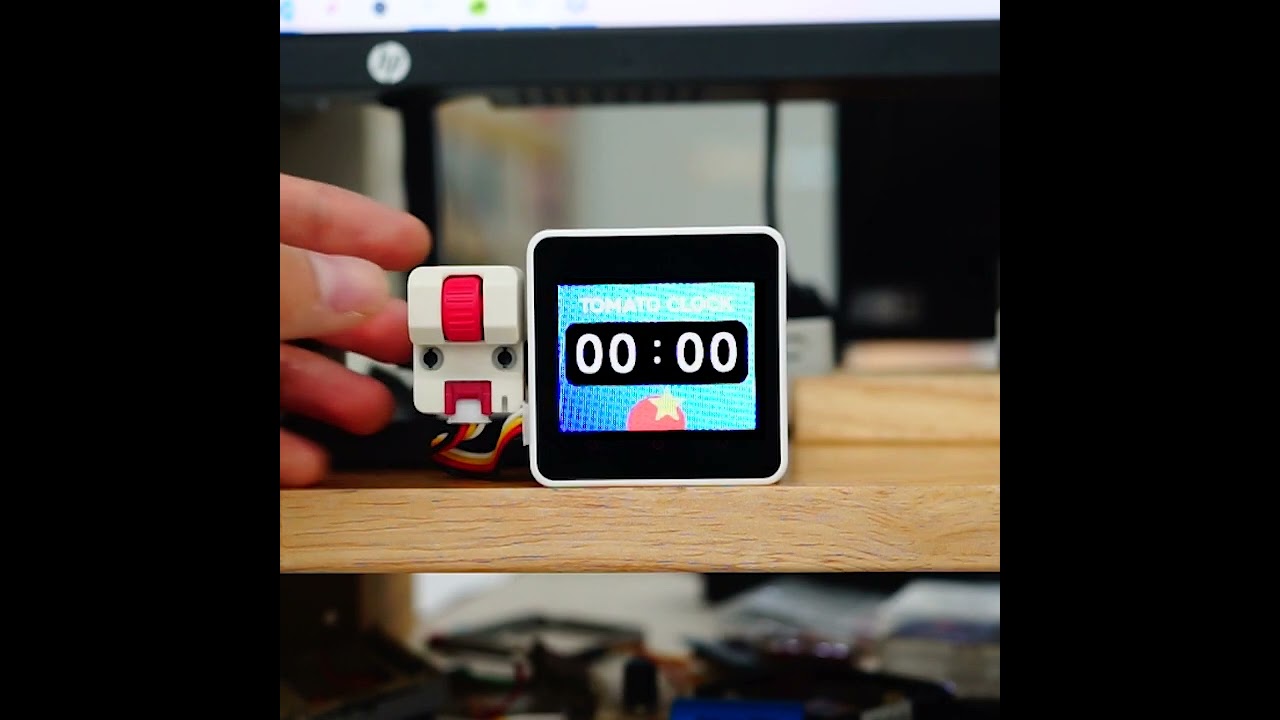

Die Scroll Unit ist eine Erweiterungseinheit in Form eines Drehgebers. Sie kombiniert einen 12-Puls-Hohlwellen-Drehgeber mit einer Tastenfunktion und einer WS2812C-RGB-LED. Der integrierte STM32F030-Mikrocontroller verarbeitet die Encoder-Signale und ermöglicht eine direkte Werteausgabe über die I2C-Schnittstelle, wodurch der Steuerungsaufwand reduziert wird. Diese Einheit eignet sich für Anwendungen wie Werteskalierung und Lautstärkeregelung.
Der Drehgeber besitzt eine AB-Phasen-Ausgabe mit 12 Impulsen pro Umdrehung. Die integrierte Taste erweitert die Steuerungsmöglichkeiten, während die RGB-LED zur Anzeige von Statusinformationen genutzt werden kann. Die Kommunikation erfolgt über eine I2C-Schnittstelle, wodurch eine einfache Integration in bestehende Systeme möglich ist.
Merkmale im Überblick
- STM32F030 Mikrocontroller
- AB-Phasen-Ausgabe mit 12 Impulsen pro Umdrehung
- Eingebaute Taste
- WS2812C RGB-LED zur Statusanzeige
- I2C-Kommunikationsschnittstelle
- Mikrocontroller: STM32F030F4P6 (32-bit ARM Cortex-M0)
- Drehgeber: EC10E
- Drehgeber-Ausgang: AB-Zwei-Phasen-Quadratur-Ausgabe
- Drehgeber-Impulse: 12 Impulse/Umdrehung
- RGB-LED: 1x WS2812C
- Taste: 1x integrierte Taste
- I2C-Adresse: 0x40
- Betriebstemperatur: 0-40°C
- Produktgröße: 32 x 24 x 18,9 mm
- Verpackungsgröße: 136 x 92 x 20 mm
- Produktgewicht: 7,3 g
- Verpackungsgewicht: 12,7 g
- Einsatzbereich: Industrielle Automatisierung, Smart Home, Robotik, Mensch-Maschine-Interaktion
- 1x Scroll Unit
- 1x HY2.0-4P Grove-Kabel (20 cm)
| Gewicht Brutto (in kg): | 0.016 |
|---|---|
| Zolltarifnummer: | 84718000 |
| Artikelnummer: | M5-U186 |
| Herkunftsland: | China |
| Hersteller: | M5Stack |
| Hersteller Produktnummer: | U186 |
