M5Stack M5StickT2 Wärmebildkamera, FLIR Lepton 3.0, 160x120 Pixel, ESP32, 300mAh, USB-C, 5V

Name: M5Stack M5StickT2 Wärmebildkamera, FLIR Lepton 3.0, 160x120 Pixel, ESP32, 300mAh, USB-C, 5V
Brand: M5Stack
SKU: M5-K016-T2
Price: 199.99 EUR
Availability: LimitedAvailability

Produktnummer: M5-K016-T2

199,99 €

Jetzt Bestellen und
100 Berrys sichern

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar · 5 Stück · 1-3 Tage

Menge prüfen

Sofort verfügbar

5 Stück : 1-3 Tage

99% positive Bewertung

Kostenloser Versand ab 79€*

Support

Produktinformationen "M5Stack M5StickT2 Wärmebildkamera, FLIR Lepton 3.0, 160x120 Pixel, ESP32, 300mAh, USB-C, 5V"

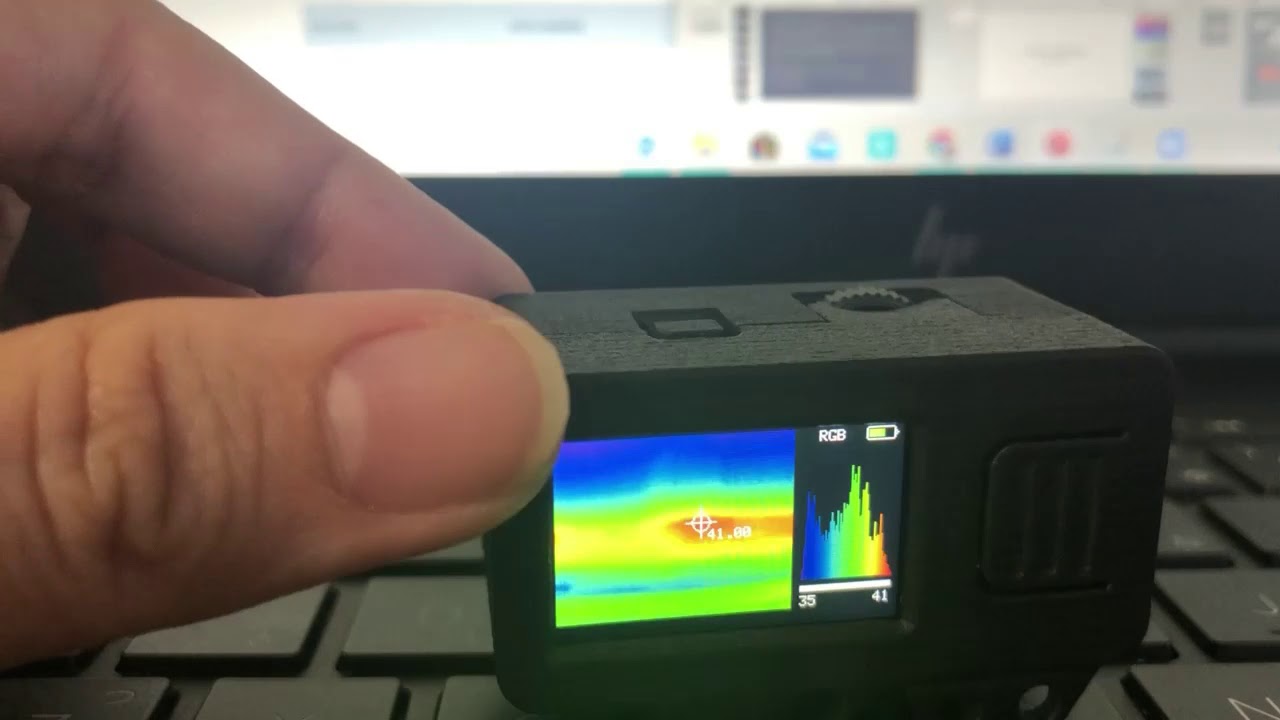

M5StickT2 ESP32 Thermal Camera Development Kit (Lepton 3.0)
M5StickT2 ist eine kompakte Infrarot-Wärmebildkamera auf Basis des ESP32-PICO-D4 SoC. Sie nutzt den FLIR Lepton 3.0 Long-Wave-Infrared (LWIR) Bildsensor mit einer Auflösung von 160 x 120 Pixeln. Die Kamera ermöglicht die berührungslose Temperaturmessung über größere Flächen und liefert stabile Wärmebilder mit einer Bildfrequenz von 8,7 Hz. Das integrierte 1,14-Zoll-IPS-Farbdisplay mit 135 x 240 Pixeln zeigt Temperaturverläufe, Histogramme und andere Betriebsinformationen an.

Die Steuerung erfolgt über zwei programmierbare Tasten, einen Drehencoder sowie eine Reset-Taste. Das Gerät enthält einen ESP32-Mikrocontroller mit bis zu 240 MHz Taktfrequenz, integrierter Wi-Fi-Schnittstelle und 4 MB Flash-Speicher. Ein digitaler MEMS-Mikrofon (SPM1423), ein 6-Achsen-IMU (MPU6886) sowie ein Power-Management-Chip (AXP192) sind ebenfalls integriert. Die Stromversorgung erfolgt über einen integrierten 300-mAh-Lithium-Akku, der über USB-C geladen wird. Zur Erweiterung stehen ein HY2.0-4P-Anschluss mit I2C/UART sowie Montagegewinde (M3 und 1/4 Zoll) zur Verfügung. Das Gehäuse besteht aus 3D-gedrucktem Nylonmaterial.

Die Wärmebildkamera eignet sich zur Fahrzeugdiagnose, Gebäudethermografie, Inspektion industrieller Anlagen und zur Beobachtung im Außenbereich bei Nacht. Die Bildanzeige lässt sich über verschiedene Modi (GRAY, GOLDEN, RAINBOW, IRONBLACK, RGB) anpassen, ebenso wie die Zielverfolgung (Maximal-, Minimal-, Zentrumstemperatur). Die Anzeigeempfindlichkeit lässt sich per Encoder feinjustieren. Die automatische Temperaturbereichsanpassung erlaubt die flexible Nutzung in wechselnden Umgebungen.
M5StickT2 bietet eine offene Entwicklungsumgebung mit Unterstützung für Arduino IDE, ESP-IDF und PlatformIO. Die Bedienung erfolgt über die Reset-Taste sowie die Buttons A und B zur Steuerung von Bildmodus und Temperaturverfolgung. Der Drehencoder dient zur Empfindlichkeitseinstellung. Die Stromversorgung wird über eine 2s- (Einschalten) und 6s- (Ausschalten) Betätigung des Reset-Knopfes geregelt.

Merkmale im Überblick

FLIR Lepton 3.0 Wärmebildsensor (160 x 120 px)
ESP32-PICO-D4 Mikrocontroller mit 240 MHz
1.14” TFT-IPS-Display mit 135 x 240 px
6-Achsen-IMU (MPU6886)
Digitalmikrofon SPM1423
Drehencoder zur Empfindlichkeitseinstellung
HY2.0-4P-Erweiterungsschnittstelle (I2C/UART)
Integrierter 300 mAh LiPo-Akku
3D-gedrucktes Nylon-Gehäuse mit M3- und 1/4”-Montagegewinden
Unterstützung von bis zu 5 Farbpaletten und mehreren Messmodi

Kompatibilität

Arduino IDE
ESP-IDF
PlatformIO

Technische Daten

Sensor: FLIR Lepton 3.0
Effektive Auflösung: 160 x 120 Pixel
Sichtfeld: 56°
Bildfrequenz: 8.7 Hz
Thermische Empfindlichkeit: 50 mK (0.050 °C)
Szenen-Dynamikbereich: -10 °C bis 400 °C (Low Gain), -10 °C bis 140 °C (High Gain)
Spektralbereich: 8 – 14 µm
Betriebsspannung: 5 V @ 500 mA
Leistungsaufnahme: 150 mW (Betrieb), 650 mW (Shutter), 5 mW (Standby)
Mikrocontroller: ESP32-PICO-D4, 240 MHz Dual-Core, 600 DMIPS, 520 KB SRAM, Wi-Fi
Flash-Speicher: 4 MB
Display: 1.14" IPS LCD, 135 x 240 Pixel, ST7789
Gehäusematerial: Nylon (3D-Druck)
Batteriekapazität: 300 mAh @ 3.7 V
MEMS: MPU6886 (6-Achsen IMU)
Mikrofon: SPM1423 PDM
Power Management: AXP192
USB-Port: USB-C
Erweiterung: HY2.0-4P (GND, 5V, GPIO32, GPIO33)
Produktgröße: 48 x 30 x 29 mm
Verpackungsgröße: 144 x 44 x 43 mm
Nettogewicht: 26 g
Bruttogewicht: 82 g

Sonstige Daten

Stromversorgung: Reset-Taste für 2 Sekunden gedrückt halten (Ein), 6 Sekunden (Aus)
Modusumschaltung: Button A (Farbmodus), Button B (Messwertverfolgung)
Displayinhalte: Temperaturbild, Akkuanzeige, Histogramm, Temperaturbereich
Automatische Zielverfolgung und Temperaturbereichsanpassung

Lieferumfang

1 x M5StickT2 Wärmebildkamera
1 x USB-C-Kabel (20 cm)

Gewicht Brutto (in kg):	0.100
Zolltarifnummer:	85258100
Artikelnummer:	M5-K016-T2
Herkunftsland:	China
Hersteller:	M5Stack
Hersteller Produktnummer:	K016-T2

Hersteller-Informationen
M5Stack Technology Co., Ltd
501, 5F, Tangwei Stock Commercial Building, Youli Road, Bao\'an District
CN 518000 Shenzhen
https://m5stack.com
[email protected]

WEEE-Nummer: 41403304

Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
[email protected]

Sicherheitshinweise

Beachten Sie die jeweils gültigen Herstellerangaben und Bedienungsanweisungen vor der Nutzung des Produktes.
Halten Sie das Produkt fern von Wasser, Feuer und extremen Temperaturen, um Schäden oder Fehlfunktionen zu vermeiden.
Verwenden Sie das Produkt nur innerhalb der angegebenen elektrischen Spezifikationen, um Überlastung und Schäden zu verhindern.
Vermeiden Sie mechanische Belastungen, wie Stöße oder Fall, um die empfindlichen Sensorkomponenten nicht zu beschädigen.
Lagern und betreiben Sie das Produkt nicht in staubigen oder aggressiven Umgebungen.
Stellen Sie sicher, dass die Verkabelung korrekt ist, um Kurzschlüsse oder Fehlfunktionen zu vermeiden.
Montieren und betreiben Sie das Produkt nur auf isolierten und nicht leitenden Oberflächen.
Schalten Sie die Stromversorgung aus, bevor Sie die Komponenten installieren oder entfernen.
Entsorgen Sie das Produkt entsprechend der gültigen Richtlinien für elektronische Bauteile und nicht im Hausmüll.
Kontaktieren Sie spezialisierte Entsorgungsbetriebe, um eine umweltfreundliche Entsorgung zu gewährleisten.
