M5Stack Mini-Wiegeeinheit (HX711) Wägezellen-Verstärker

  • M5-U030
  • Dieser Artikel steht derzeit nicht zur Verfügung!
    Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.
    3,90 €

    inkl. MwSt. zzgl. Versandkosten

    Der Artikel kann nicht in den Warenkorb gelegt werden, da max. 1 Raspberry Pi pro Kunde erlaubt ist.
    • Hotline +49 30 / 629 386 710
    • 4.89/5 Kundenbewertung für BerryBase
    WEIGHT enthält einen HX711 24 Bit A/D Chip, der speziell für elektronische Waagen... mehr
    "M5Stack Mini-Wiegeeinheit (HX711) Wägezellen-Verstärker"
    WEIGHT enthält einen HX711 24 Bit A/D Chip, der speziell für elektronische Waagen entwickelt wurde.

    Der Eingangsmultiplexer wählt entweder Kanal A oder B als Differenzeingang für den rauscharmen programmierbaren Verstärker (PGA) aus. Kanal "A" kann mit einer Verstärkung von 128 oder 64 programmiert werden, was einer voll skalierten differentiellen Eingangsspannung von ±20mV bzw. ±40mV entspricht, wenn eine 5V-Versorgung an den analogen Stromversorgungspin AVDD angeschlossen ist.
    Kanal B hat eine feste Verstärkung von 32. Für die internen Register ist keine Programmierung erforderlich. Alle Steuerungen des HX711 erfolgen über die Pins.
    Im Test haben wir diese Einheit Kanal A an einen Drucksensor angeschlossen. Dann verwenden Sie den M5Core Bildschirm, um die Gewichtsdaten anzuzeigen.



    Produktmerkmale
    • Zwei wählbare differentielle Eingangskanäle
    • On-Chip aktiver rauscharmer PGA mit wählbarer Verstärkung von 32, 64 und 128
    • On-Chip-Stromversorgungsregler für Wägezelle und ADC-Analogstromversorgung
    • On-Chip-Oszillator, der keine externen Bauteile mit optionalem externen Quarz benötigt
    • Chip-interner Power-On-Reset
    • Einfache digitale Steuerung und serielle Schnittstelle: Pin-gesteuerte Steuerung, keine Programmierung erforderlich
    • Wählbare 10SPS oder 80SPS Ausgangsdatenrate
    • Simultane Unterdrückung von 50 und 60Hz Stromversorgung
    • Stromverbrauch einschließlich analogem On-Chip Stromversorgungsregler: Normalbetrieb < 1,5mA, Abschaltung < 1uA
    • Betriebsspannungsbereich: 2,6 ~ 5,5V
    • Betriebstemperaturbereich: -40 ~ +85?
    • 16 Pin SOP-16 Gehäuse
    • Programm-Plattform: Arduino, UIFlow(Blockly, Python)
    • Zwei Lego-kompatible Löcher
    Lieferumfang
    • 1x Gewichteinheit
    • 1x Grove Kabel
    Anwendungsbeispiele
    • Mikro-Gewichtsmesser
    • Küchenwaage
    Spezifikationen
    Ressourcen Parameter
    Betriebsspannung g
    Betriebsstrom g
    Nettogewicht 8g
    Bruttogewicht 20g
    Produktgröße 40*24*12mm
    Packungsgröße 67*53*12mm


    Dokumente/Tutorials

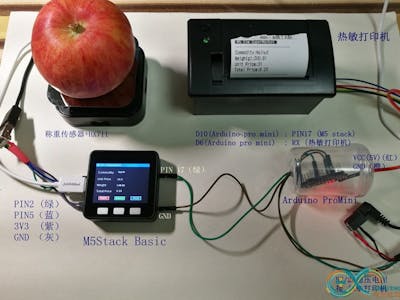

    M5Stack Smart Supermarkt
    M5Stack Smart Supermarkt
    Weiterführende Links zu "M5Stack Mini-Wiegeeinheit (HX711) Wägezellen-Verstärker"
    Daten "M5Stack Mini-Wiegeeinheit (HX711) Wägezellen-Verstärker"
    Gewicht Brutto (in kg): 0.02
    Artikelnummer: M5-U030
    Hersteller: M5Stack
    Hersteller Produktnummer: U030
    Zolltarifnummer: 84733080
    Herkunftsland: China
