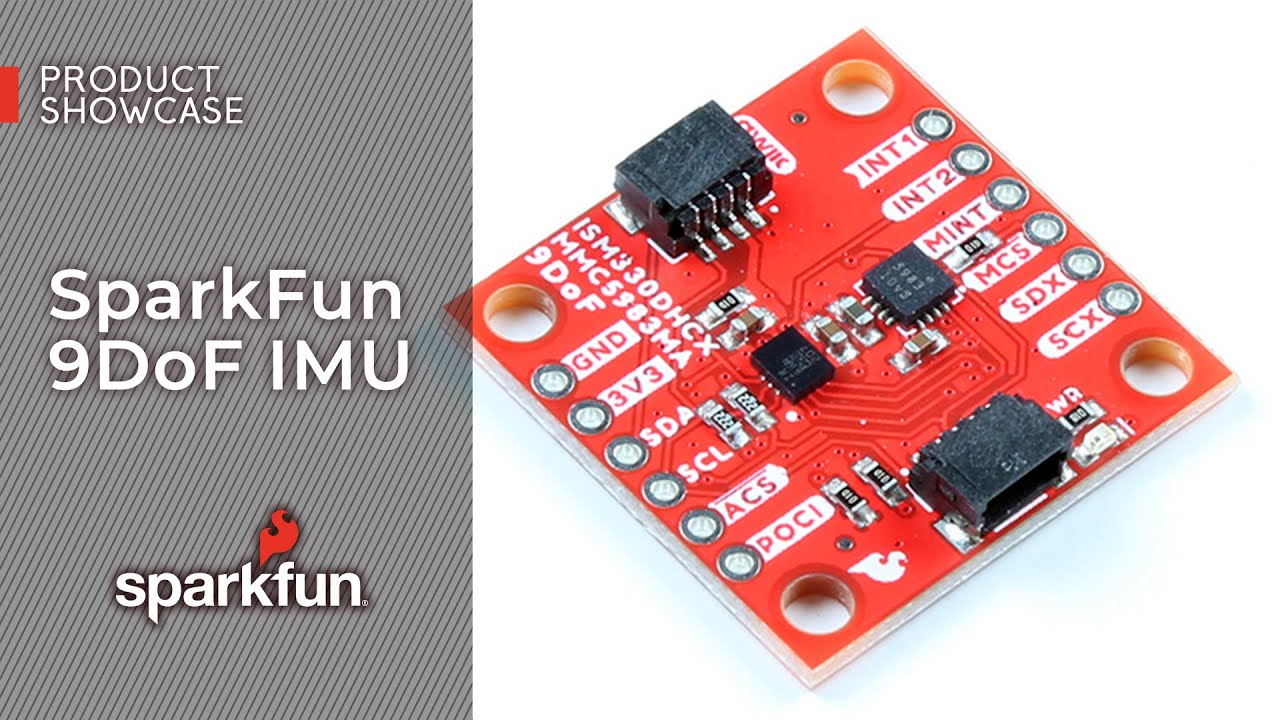

SparkFun 9DoF IMU Breakout
Réf. produit : SEN-19895
48,90 €
Disponible, délai de livraison : 1-3 Tage
48,90 €*
25 Berrys
Informations sur le produit "SparkFun 9DoF IMU Breakout"
Mit einem Beschleunigungsbereich von ±2/±4/±8/±16g und einem großen Winkelgeschwindigkeitsbereich von ±125/±250/±500/±1000/±2000/± 4000dps, sowie einer unübertroffenen Anzahl von eingebetteten Funktionen (Machine Learning Core, programmierbarer FSM, FIFO, Sensor-Hub, Ereignisdecodierung und Interrupts) bietet der ISM330DHCX hohe Leistung bei sehr geringem Stromverbrauch. Fügen Sie den MMC5983MA hinzu, der Magnetfelder innerhalb des vollen Skalenbereichs von ±8 Gauss (G), mit 0,25mG/0,0625mG pro LSB Auflösung bei 16bits/18bits Betriebsmodus und 0,4 mG Gesamt-RMS-Rauschpegel messen kann, und Sie haben neun Freiheitsgrade auf einem kleinen Board.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt, und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Beginnen Sie mit dem SparkFun 9DoF IMU Breakout Guide
Features:
- ISM330DHCX 6DoF IMU
- 1,71V bis 3,6V Versorgungsspannung
- ±2/±4/±8/±16g 3D-Beschleunigungsmesser mit wählbarem Skalenendwert
- ±125/±250/±500/±1000/±2000/±4000dps 3D Gyroskop mit erweiterter wählbarer Vollskala
- Temperaturbereich: -40 bis +105°C
- Eingebaute Kompensation für hohe Stabilität über die Temperatur
- Zusätzliche serielle SPI-Schnittstelle für die Datenausgabe von Gyroskop und Beschleunigungsmesser (OIS und andere Stabilisierungsanwendungen)
- Synchronisierter Sechs-Kanal-Ausgang
- Sensor-Hub-Funktion, um Daten von zusätzlichen externen Sensoren zu sammeln
- Eingebauter intelligenter FIFO mit bis zu 9kB
- Programmierbare Finite State Machine zur Verarbeitung der Daten von Beschleunigungsmesser, Gyroskop und externen Sensoren zu verarbeiten
- Maschinenlernender Kern
- Smarte eingebettete Funktionen und Interrupts: Neigungserkennung, freier Fall, Aufwachen, 6D/4D Orientierung, Klick und Doppelklick
- Eingebauter Schrittzähler, Schrittdetektor und Zähler
- Eingebauter Temperatursensor
- I2C Adresse: 0x6B (Standard), 0x6A (alternativ)
- MMC5983MA Magnetometer
- 2.8V bis 3.6V Versorgungsspannung
-
- 1µA Ausschaltstrom
- Vollständig integrierter 3-Achsen-Magnetsensor
- Dynamischer Bereich und Genauigkeit:
- ±8G FSR
- 18bits Betrieb
- 0,4mG Gesamt-Effektivwert-Rauschen
- Ermöglicht eine Kursgenauigkeit von ±0,5º
- Max. Ausgangsdatenrate von 1000Hz
- On-Chip-Empfindlichkeitskompensation
- On-Chip-Temperatursensor
- I2C Adresse: 0x30
- 2x Qwiic Horizontal Steckverbinder
- Schaltplan
- Eagle-Dateien
- Platinenabmessungen
- Anschlussanleitung
- Datenblätter
- Arduino-Bibliotheken
- GitHub Hardware Repo
| Gewicht Brutto (in kg): | 0.005 |
|---|---|
| Zolltarifnummer: | 85423990 |
| Artikelnummer: | SEN-19895 |
| EAN: | 4060137078880 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | SEN-19895 |
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
[email protected]
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
[email protected]
Sicherheitshinweise
- Vor der Verwendung sicherstellen, dass der Sensor oder das Modul mit der vorgesehenen Spannungsversorgung kompatibel ist.
- Beim Anschließen an ein Stromversorgungssystem unbedingt richtige Polarität und Pinbelegungen beachten, um Schäden zu vermeiden.
- Sensor während des Betriebs nicht direkter Feuchtigkeit oder extremen Temperaturen aussetzen, sofern nicht ausdrücklich spezifiziert.
- Kontakt mit leitenden Materialien vermeiden, um Kurzschlüsse zu verhindern.
- Während Installation oder Wartung sicherstellen, dass keine Spannungsversorgung anliegt.
- Bei Defekt, Überhitzung oder ungewöhnlichem Verhalten das Modul umgehend von der Versorgung trennen.
- Produkt am Ende seiner Nutzungsdauer gemäß geltenden Richtlinien für Elektronikschrott entsorgen.
- Keine unbefugten Modifikationen oder Eingriffe in die Hardware vornehmen, da dies Sicherheitsrisiken bergen kann.
- Nur für den vorgesehenen Zweck verwenden, wie in der Produkthandbuch dokumentiert.
- Von Kindern fernhalten, da Kleinteile verschluckt werden können.
