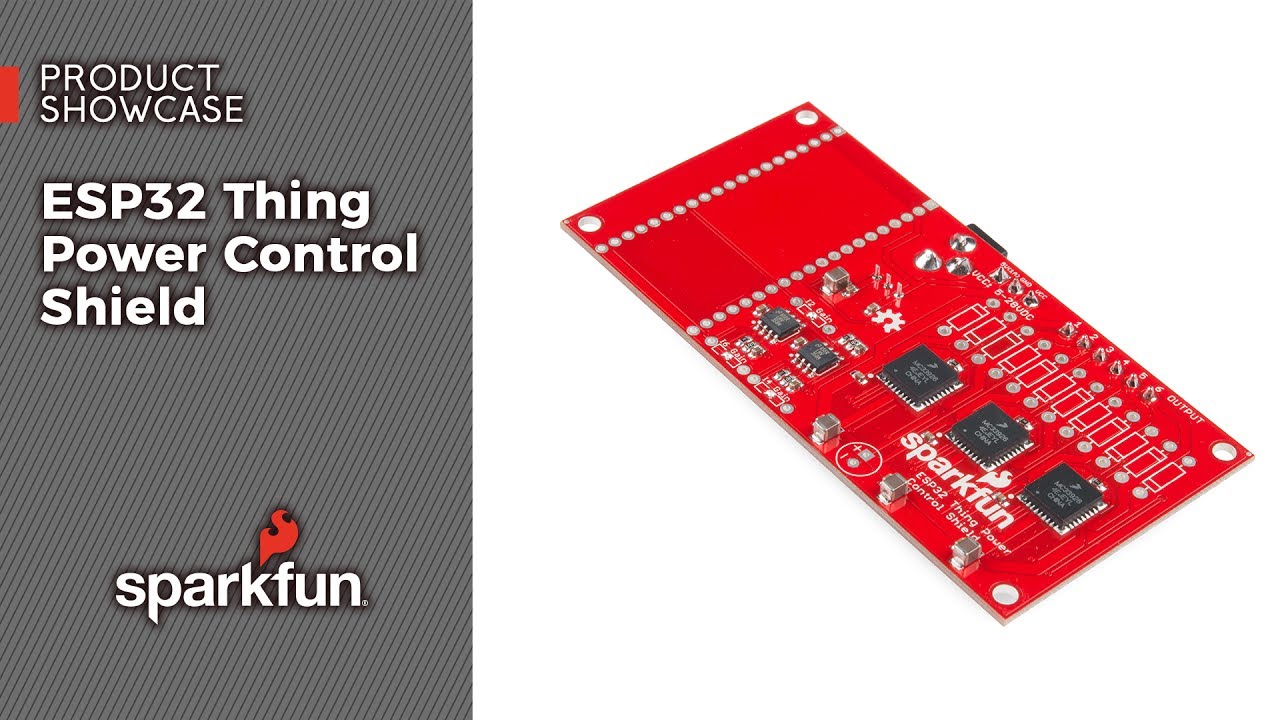

SparkFun ESP32 Thing Power Control Shield
Produktnummer: DEV-14155
37,50 €
Sofort verfügbar · 9 Stück · 1-3 Tage
37,50 €*
Produktinformationen "SparkFun ESP32 Thing Power Control Shield"
Das SparkFun ESP32 Thing Power Control Shield erweitert das ESP32 Thing um die Fähigkeit, Gleichstromlasten bis zu 5A zu schalten. Es unterstützt einen Betriebsspannungsbereich von 5 bis 28VDC und kann über zwei verschiedene Wege mit Strom versorgt werden. Die erste Möglichkeit ist der Barrel-Anschluss, der für leichtere Lasten ausgelegt ist und bis zu 2,5A unterstützt. Alternativ steht ein 3-poliger Schraubanschluss zur Verfügung, der VCC, Masse und einen 5V-Ausgang bietet. Die Eingangsspannung wird intern auf 5V geregelt, um sowohl das ESP32 Thing als auch einen Lüfter zur Kühlung des Boards bei höherer Belastung zu versorgen.
Im Zentrum des Power Control Shields befinden sich drei MC33926-Motortreiber von NXP Semiconductors. Diese ermöglichen das Schalten von bis zu 30A Gesamtstrom theoretisch, wobei die Leiterbahnen und Anschlüsse des Boards bis 10A getestet wurden. Die sechs Ausgangspins ermöglichen die Ansteuerung verschiedener DC-Lasten. Jeder der drei Motortreiber verfügt über einen integrierten Stromsensor, der an die Pins 2, 4 und 6 angeschlossen ist. Die Stromsensoren sind über LMV358-Operationsverstärker geschaltet, um die Signalverstärkung der gemessenen Ströme anzupassen.
Für Anwendungen mit kleineren Lasten unter 5A kann die Empfindlichkeit der Strommessung erhöht werden. Durch Entfernen des Lötjumpers und Einlöten der passenden Rückkopplungswiderstände lässt sich die Messgenauigkeit des integrierten 12-Bit-Analog-Digital-Wandlers (ADC) des ESP32 Thing verbessern. Dies erlaubt eine präzisere Erfassung des Stromverbrauchs bei leistungsschwachen Schaltungen.
Das Shield eignet sich für Steuerungsaufgaben in Projekten, bei denen Gleichstrommotoren, Ventilatoren oder andere DC-Komponenten geregelt werden müssen. Der integrierte Lüfteranschluss hilft, die Temperatur bei intensiver Nutzung zu kontrollieren. Das Shield ist ausschließlich für das ESP32 Thing konzipiert und erfordert für den Betrieb zusätzliche Komponenten wie Header oder thermische Lückenfüller, die separat erhältlich sind.
Merkmale im Überblick
- Unterstützt DC-Lasten bis 5A pro Kanal
- Betriebsspannung von 5–28VDC
- Barrel-Anschluss für bis zu 2,5A und 3-poliger Schraubanschluss für höhere Ströme
- Drei MC33926-Motortreiber von NXP Semiconductors
- Bis zu 10A getestet über sechs Ausgangspins
- Eingebaute Stromsensoren mit LMV358-Operationsverstärkern
- Erweiterte Empfindlichkeit für Lasten unter 5A über konfigurierbare Rückkopplungswiderstände
- Integrierter Lüfteranschluss zur Temperaturkontrolle
- SparkFun ESP32 Thing
- MC33926-Motortreiber kompatible DC-Lasten
- Betriebsspannung: 5–28VDC
- Maximale Stromstärke: 5A pro Kanal
- Gesamtstrom (theoretisch): bis zu 30A
- Getesteter Strom: bis zu 10A über sechs Ausgangspins
- Motortreiber: 3x MC33926 (NXP Semiconductors)
- Stromsensoren: 3x integriert (Pins 2, 4, 6)
- Operationsverstärker: LMV358
- Barrel-Anschluss: bis zu 2,5A
- Schraubanschluss: VCC, GND, 5V-Ausgang
- Regulierte 5V-Versorgung für ESP32 Thing und Lüfter
- Kategorie: Leistungssteuerungs-Shield
- Einsatzbereich: DC-Laststeuerung, Motorregelung, IoT-Projekte
- Hersteller: SparkFun
- Hinweis: ESP32 Thing, Header und thermische Lückenfüller nicht im Lieferumfang enthalten
- 1x SparkFun ESP32 Thing Power Control Shield
| Gewicht Brutto (in kg): | 0.031 |
|---|---|
| Zolltarifnummer: | 85423900 |
| Artikelnummer: | DEV-14155 |
| EAN: | 4060137104862 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | DEV-14155 |
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
[email protected]
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
[email protected]
Sicherheitshinweise
- Halten Sie das Produkt von Wasser, Feuchtigkeit und extremen Temperaturen fern.
- Vermeiden Sie den Kontakt mit Stromquellen über den spezifizierten Spannungsgrenzen.
- Stellen Sie sicher, dass das Board ordnungsgemäß geerdet ist, um elektrostatische Schäden zu vermeiden.
- Schließen Sie keine externen Komponenten an, ohne deren kompatible Spannung und Stromstärke zu überprüfen.
- Verwenden Sie das Produkt nur in gut belüfteten Umgebungen, um Überhitzung zu vermeiden.
- Entsorgen Sie das Produkt gemäß den lokalen Vorschriften für Elektro- und Elektronikgeräte.
- Kleine Bauteile – von Kindern fernhalten, da Erstickungsgefahr besteht.
- Keinesfalls beschädigte Leiterplatten oder batteriebetriebene Shields entsorgen, ohne diese zu entladen.
